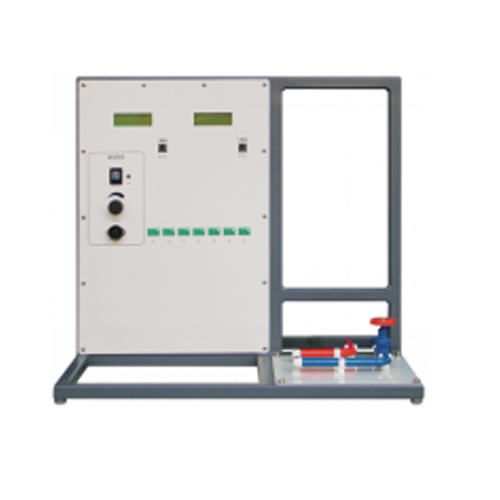

SR3210 熱交換器サービスユニット 学校教育機器 職業訓練用ワークベンチ 熱トレーニング機器特長
• 4つのオプション実験を備えた、自己完結型のベンチトップベースユニット
• シンプルで安全な操作性。確実な接続により、学生は工具を使わずにオプション実験を迅速かつ容易に交換・接続できます。
• すべての測定値を鮮明なデジタルディスプレイに表示（操作や測定にコンピューターは不要です）
• 各実験には、接続方法と測定点の位置を示すわかりやすい回路図付きのベッドプレートが付属しています。
• TecQuipmentの多用途データ収集システムに接続可能
説明
オプション実験とその性能測定に必要なすべての機器に、冷水とヒーター電源を供給します。
ベースユニットの給水システムは、適切な冷水供給口と排水口に接続します。手動操作式バルブとシンプルな戻り管が付属しており、どちらも色分けされています。
オプション実験への給水接続は、安全性と簡便性を考慮し、セルフシール式のクイックコネクターを採用しています。
入口と出口の流体は異なる色で表示され、エラーを軽減します。実験の変更は1分もかかりません。
ベースユニットは、各実験のヒーターに可変電流と計測電流を供給し、安全スイッチと連動してヒーターの過熱を防ぎます。また、各オプション実験に内蔵された熱電対用のソケットも備えています。
ベースユニットの見やすい多行デジタルディスプレイには、各実験の温度とヒーター出力が表示されます。
ベースユニットフレーム右側の空きスペースには、オプションのVDAS-Fハードウェアを取り付けることができます。
各オプション実験は、接続と測定点の位置を示す明確な回路図が付いたベッドプレート上に設置されます。ベッドプレートはつまみネジでベースユニットに固定されます（工具は不要です）。
注：オプション実験は少なくとも1つ必要です。
ベースユニットだけで実験を行うことはできません。コンピュータの接続の有無にかかわらず、テストを行うことができます。より迅速なテストと結果の記録を容易にするために、TecQuipmentはオプションの多機能データ取得システム（）を提供しています。このシステムにより、コンピュータ（コンピュータは付属していません）上で、すべての重要な測定値の正確なリアルタイムデータ取得、モニタリングと表示、計算、グラフ化が可能になります。
動作条件
動作環境：
実験室
保管温度範囲：
-25℃～+55℃（輸送梱包時）
動作温度範囲：
+5℃～+40℃
動作相対湿度範囲：
31℃未満では80%、40℃では50%まで直線的に減少
利用可能な実験モジュール
• 線形熱伝導実験
• 放射状熱伝導実験
• 拡張表面熱伝達実験
• 液体および気体の伝導率実験
必須サービス
必要な実験台スペース：
650 mm x 480 mm
水：
清浄な冷水供給および廃水
注：冷水供給は5℃～15℃、最大圧力は3 barである必要があります。
電源：
単相 50Hz～60Hz、90VAC～250VAC（5A）
線電流：最大13A（230V）、220～240V（単相）、50Hz
伝熱面積：24000mm2
- 必須熱交換器 11台対応
- 温度入力 12点
- 温水流量：4～50gm/s
- 冷水流量：4～50gm/s
- デジタル温度計：0.1℃分解能
給湯器：3kW 浸漬式ヒーター
- 給湯器保護：最高80℃サーモスタット
