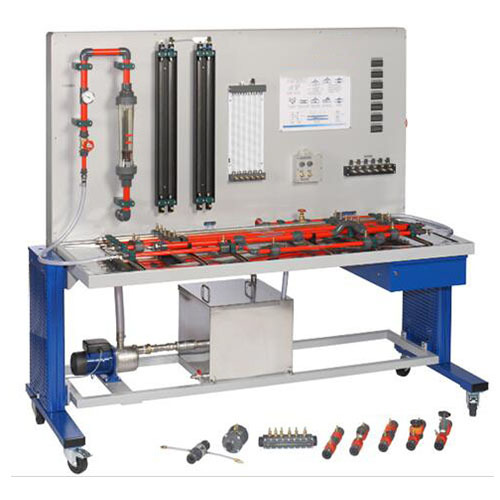

ZM7196 流量計測・制御実習装置（流体工学・職業訓練用）1 製品概要
1.1 概要
本装置は、各種流量計の校正および調整実験を行うためのものです。実験を通じて、様々な流量計の動作原理や制御方法、関連する知識・技能を習得できます。高等職業教育機関、中等職業学校、および職業訓練校における関連専門分野の教育、技能訓練、試験に適しています。
1.2 特徴
(1) トレーニングプラットフォームはアルミプロファイル製のフレーム構造を採用しており、底部には自在キャスターが取り付けられているため、柔軟な移動が可能で、使いやすく、破損しにくい設計となっています。
(2) 複数の流量計を含む充実した構成となっており、様々な実習に組み合わせて使用できます。
2 性能パラメータ
(1) オリフィス流量計：ステンレス鋼製、寸法18.3 mm × 14 mm以上
(2) タービン流量計：ステンレス鋼製フレーム、測定範囲0～300 L/h、出力電流4～20 mA、圧力取出口2箇所付き
(3) ステンレス鋼製ポンプ：吐出量300 L/min、最大揚程11 m
(4) 電磁流量計：測定範囲0～4760 L/h
(5) ステンレス鋼製差圧伝送器：測定範囲0～2（単位：bar等）、最小圧力表示機能付き
(6) 管路用圧力計：測定範囲0～68 mbar（680 mmH2O）以上(7) 入力電源：単相3線式 220V ±10% 50Hz
(8) 外形寸法：1600mm × 600mm × 1800mm
(9) 装置容量：1kVA未満
(10) 重量：150kg未満
(11) 動作環境：温度 -10℃～+40℃、相対湿度 85%未満（25℃時）
3 製品構成
3.1 電源制御パネル
アルミプロファイル製のパネル構造を採用し、電源部品は埋め込み式で設置されています。計器および負荷モジュールはアルミ合金製取り付けボックスに収納されており、接続が容易です。
3.2 実習用テーブル
実習用テーブルはアルミプロファイル製フレームを採用しています。脚部にはブレーキ付き自在キャスターを備え、移動や位置決めが柔軟に行えます。天板には耐火ボードを使用しており、全体として堅牢かつ美しく、洗練された構造となっています。
3.3 流量の測定および調整に関する学習・実験用ベンチ
本装置では以下のことが可能です：
- 各種流量計の校正。
- 各種流量計の動作原理の学習および圧力損失の測定。
- 測定時の流量計設置位置が及ぼす影響の学習。
本装置の構成要素：
オリフィス流量計：ステンレス鋼製オリフィスプレート（寸法：最小18.3 mm x 14 mm）、プレキシガラス製オリフィスプレート用フランジ。
ピトー管：ステンレス鋼製フレーム、プレキシガラス製本体。
タービン式流量計：ステンレス鋼製フレーム、測定範囲0～3000 L/h、出力電流4～20 mA、圧力取出口2箇所。
面積式流量計（ロタメータ）：ステンレス鋼製フレーム、測定範囲250～2500 L/h、圧力取出口2箇所。
- ステンレス鋼製貯水槽：容量 50 L（最小）～70 L（最大）。
- ステンレス鋼製ポンプ：吐出量 300 L/min、最大揚程 11 m。
- 高精度電磁流量計：測定範囲 0～4760 L/h。
- ステンレス鋼製差圧伝送器：測定範囲 0～2 bar（最小）、圧力表示機能付き。
- 2管式マノメータ（2台）：測定範囲 0～68 mbar（680 mmH2O）（最小）。
- キャスター付き移動式ベンチ：寸法（最小） 長さ1600 x 幅600 x 高さ1800 mm。
- DC電源：24 V DC（接続ソケット付き）。
- 電源：230 V/50 Hz AC（漏電保護機能付き）。
- 電気制御盤（必要な付属品を含む）。
- ユーザーマニュアルおよび装置の効率的な運用に必要な付属品。
4. 実施可能な実験
(1) 各種流量計の校正実験。 (2) 各種流量計の作動原理の検討
(3) 各種流量計における圧力損失の測定
(4) 流量計の設置位置が測定に及ぼす影響の検討
(5) オリフィス流量計の特性に関する検討
(6) タービン流量計の特性に関する検討
(7) 電磁流量計の特性試験に関する検討
(8) 差圧伝送器の応用試験に関する検討
(9) ピトー管の応用に関する検討
