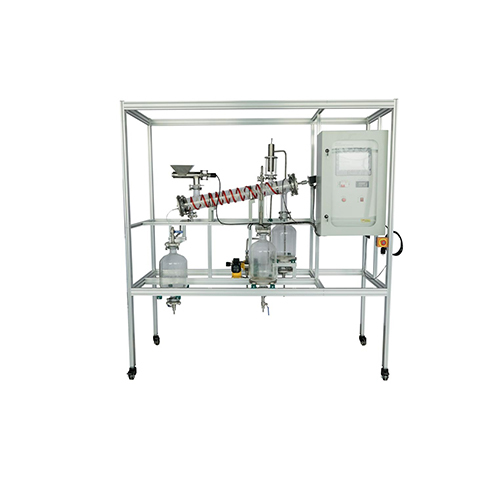

ZF0323 抽出ユニット 固液分離教育機器 職業教育機器 流体力学実験機器

1. 機器紹介
1.1 概要
抽出（溶媒抽出とも呼ばれる）は、互いに混和しない（または難溶性の）2種類の溶媒における物質の溶解度または分配係数の差を利用して、溶質を一方の溶媒からもう一方の溶媒へ移動させる方法です。化学、冶金、食品などの業界で広く利用されており、特に石油精製業界では広く用いられています。これは、今日、混合物を分離するための非常に重要な方法です。
SLEU-1000固液抽出装置は、この抽出原理に基づいており、必要な物質を必要な分離物から抽出することができます。この固液抽出装置は、自動化機能を備えた抽出モジュールを備え、抽出液を向流させることで分離接触面積を増加させ、抽出効率を向上させます。装置は透明なガラス容器を備えており、抽出プロセスと動作状態を明確に表示できます。
1.2 特徴
(1) 本装置は安全で信頼性の高いアース線を備え、緊急停止スイッチを備えています。
(2) 本装置はモジュール設計を採用しており、各モジュールを通して装置の機能を明確に表示できます。
(3) 本装置は電気統合設計を採用しており、装置のすべての電気ケーブルを電気ボックスに接続することで、装置の動作原理を明確に把握できます。
(4) 本装置は多数の透明な実験モジュールを使用しており、ユーザーは現在の動作状態を明確に確認できます。
2. 技術的パラメータ
入力電源：単相AC220V 50Hz
サイズ：2200mm×2130mm×1130mm
重量：308kg
動作条件：周囲温度 -10℃～+40℃相対湿度 <85% (25℃)

3. 部品リストと詳細説明
3.1 主要部品
番号 名称
1 凝縮器
2 抽出液供給装置
3 絶縁ストリップ
4 通気口
5 抽出混合生成物貯蔵タンク
6 予熱器
7 循環ポンプ
8 溶媒貯蔵タンク
9 抽出固形物貯蔵タンク
10 抽出反応供給装置
11 モーター
12 電気制御ボックス
13 緊急停止スイッチ
3.2 電源ボックス部品
番号 名称
1 タッチディスプレイ
2 ブレーカー
3 PID温度調節器
4 電源インジケータ
5 ヒータースイッチ
6 周波数変換器
7 電圧調整モジュール
8 緊急停止スイッチ
9 リレー
10 シーメンス製PLC
11 スイッチング電源
12 アナログ入出力モジュール
3.3 機器構成リスト
番号 名称 数量
部品 1 循環ポンプ 1
部品 2 定量ポンプ 1
部品 3 シーメンス製PLC 1
部品 4 周波数変換器 1
部品5 アナログ入出力モジュール 1
コンポーネント 6 タッチディスプレイ 1
コンポーネント 7 PIDコントローラ 1
コンポーネント 8 電圧調整モジュール 2
コンポーネント 9 スイッチング電源 1
3.4 付属品
番号 名称 数量
1 六角レンチセット 1
2 ケーブル 1
3 おろし金 1
4 ソフトウェアCD 1
5 絶縁パイプキット 6
4. 実験リスト
実験1 固液抽出装置の抽出液注入実験のデモンストレーション
実験2 固液抽出装置の電気制御実験のデモンストレーション
実験3 固液抽出装置の可変調整が抽出効率に与える影響のデモンストレーション実験
実験4 固液抽出装置とPC通信機能のデモンストレーション
実験5 固液抽出装置の抽出混合生成物分離実験のデモンストレーション
実験6 固液抽出装置による抽出後の固体生成物の処理実験のデモンストレーション
実験7固液抽出装置の洗浄実験のデモンストレーション
