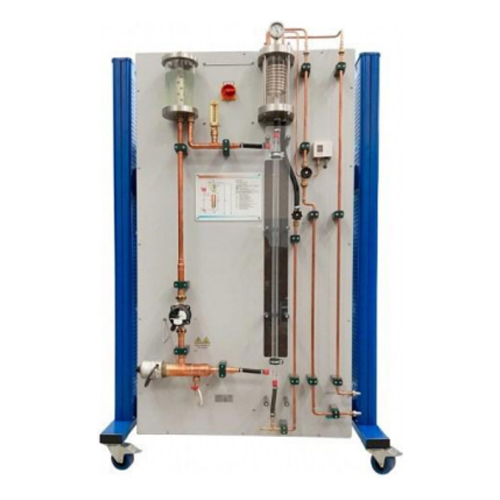

WL 210 蒸発プロセス訓練装置 教育用機器 学校用機器 訓練用熱訓練装置蒸気発生中、蒸発する媒体は伝熱面積に応じてさまざまな流れ形態を経ます。媒体は流体として管状蒸発器に入り、過熱蒸気として管状蒸発器から出ます。実際には、大規模システムで発生する水蒸気は、例えば暖房プラントや機械駆動などに使用されます。蒸気発生器を設計するには、信頼性の高い運転を確保するために沸騰危機を伴う蒸発プロセスに関する知識を持つことが重要です。沸騰危機は、伝熱の急激な低下によって引き起こされ、高い熱流束密度によって壁面温度が危険なほど上昇します。WL 210 実験ユニットを使用すると、さまざまな流れ形態での蒸発プロセスを調べて可視化できます。これは、ガラス製の管状蒸発器で蒸発液 R1233zd を加熱することによって行われます。水と比較して、この液体は沸点が約 100 ℃ であるという利点があります。 18℃ (1013hPa) で、蒸発プロセス全体がはるかに低い温度と低い加熱電力で行われます。圧力は冷却回路を介して調整できます。ウォータージェットポンプが蒸発回路を排気します。仕様 チューブ式蒸発器での蒸発の可視化 加熱および冷却媒体：水 ラボネットワークまたは WL 110.20 を介して給水 ウォーターチラーにより、最大水温 16℃ を確保
チューブ式蒸発器は二重壁ガラス製 加熱回路にはヒーター、ポンプ、膨張タンクが含まれます 安全弁によりシステム内の過圧を防止 ウォータージェットポンプにより蒸発回路を排気 冷媒 R1233zd、GWP: 1 技術データ ヒーター出力定格: 2kW 温度範囲: 5～80℃ 加熱および冷却媒体: 水 ポンプ 3 段 最大流量: 1.9m3/h揚程：1.5m 消費電力：58W チューブ式蒸発器長さ：1050mm 内径：16mm 外径：24mm 凝縮器：銅製コイルチューブ 冷媒：R1233zd GWP：1 充填量：1.2kg CO2換算：0t 測定範囲：圧力：-1～1.5bar 相対温度：0～100℃ 230V、50Hz、単相 230V、60Hz、単相 120V、60Hz、単相 UL/CSA認証（オプション）
