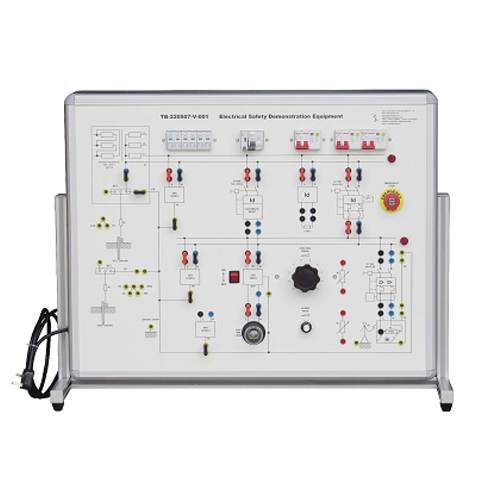

TB-220507-V-001 電気安全デモンストレーション機器 職業訓練用ワークベンチ 教育用実験台 電気訓練機器1. 機器の概要
機器の特徴：このパネルは、教師が教室で使用したり、生徒が電気機器の実際の保護を容易に学習・試験したりするために使用できます。これにより、人員とシステムの安全、および電気機器に供給される電力の継続性と品質が確保されます。パネルは、技術規制および関連する技術基準を確認するための手段を提供します。
設置された様々な電気機器は、部分的に相互に接続され、安全端子が備え付けられており、非常に簡単かつ迅速な操作で動作し、設置された安全装置の作成、変更、および確認が可能です。
2. 技術仕様
(1) 入力電源：単相220V 50Hz
(2) 重量：総重量200kg未満
(3) 動作条件：-10℃～40℃、湿度85%未満
(4) サイズ：960×400×730
3. 構成部品一覧と詳細
1. 絶縁トランス
2. 耐干渉保護装置（SPD）
3. 自動リセット装置付き遮断器
4. 遮断器
5. 安全緊急停止回路付き遮断器
6. 遮断器
7. 表示灯
8. 緊急停止スイッチ
9. 表示灯
10. 地絡シミュレータ
11. スイッチ
12. 地絡シミュレータ
13. 負荷
14. 電源インレット
15. ユーザー接地抵抗シミュレータ
16. 無停電電源装置（UPS）電源スイッチ
17. 接地抵抗
18. 負荷スイッチ
備考：UPS電源本体は装置背面にあります。
装置全体はフレーム構造を採用しており、アルミプロファイルフレームと、高さ調整用のゴム底部を備えています。
付属品 (1) テストリード (2) U字型ブリッジ (3) マルチメーター
4. 実験内容
実験1 保護絶縁実験
実験2 低電圧保護実験
実験3 直接感電シミュレーション実験
実験4 UPS電源特性実験
実験5 遮断器自動再投入実験
