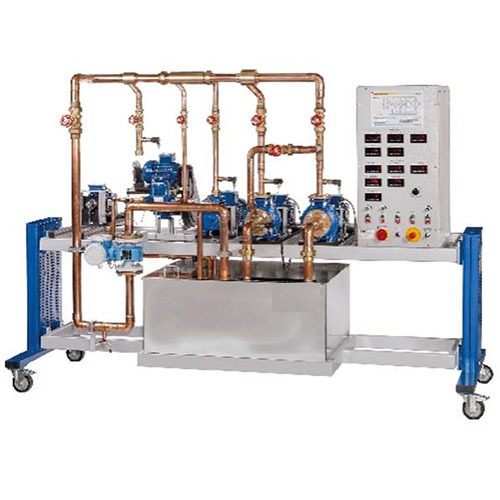

SR3151 遠心ポンプ学習用ベンチ（流体工学実習・教育・職業訓練用機器）1. 装置構成：
アルミプロファイル製フレーム構造を採用し、底部には自在キャスター（ユニバーサルホイール）を装備しているため、柔軟な移動が可能です。構成要素として、遠心ポンプ4台（クローズドインペラ型2台、オープンインペラ型1台、多段型1台）、貯水タンク、および配管システムが含まれます。
2. 技術的説明：
遠心ポンプや容積式ポンプなど、様々な種類のポンプについて理解を深めるための学生用実験装置です。
本装置には、遠心ポンプに加え、2台のピストンポンプ（1台は容積式ポンプ、もう1台は自吸式ポンプとして機能）が組み込まれています。
水は閉回路内で循環します。実験中、配管内の圧力損失やポンプの性能データを測定・確認できます。遠心ポンプは、並列または直列に接続して運転することが可能です。各ポンプは三相交流モーターで駆動され、周波数変換器（インバーター）によって回転数を可変制御できます。モーターは回転軸受部に設置されており、トルクセンサーを用いて機械的出力（トルク）を測定できます。
本装置を用いた実験により、各種ポンプの基本的な動作特性を把握できます。
測定値はデジタルディスプレイで確認可能です。
学習目標／実験内容：
異なる種類のポンプの比較および運転
各種ポンプの特性曲線の記録
システムの特性曲線の記録
効率の算出
ポンプの並列および直列運転の検討と比較
遠心ポンプ
本装置には4台の遠心ポンプが装備されており、遠心ポンプの特性や性能に関する学習が可能です。
本装置は以下の構成要素から成ります。
ポリマー製リザーバーを備えた移動式フレーム
クローズドインペラ式遠心ポンプ 2台
オープンインペラ式遠心ポンプ 1台
多段遠心ポンプ 1台
ポンプの直列または並列接続機能
速度制御装置付きポンプモーター
流量測定センサー
圧力測定センサー
回転数センサー
消費電力測定センサー
効率的な運転に必要な付属品
電源：220V/380V/50Hz
